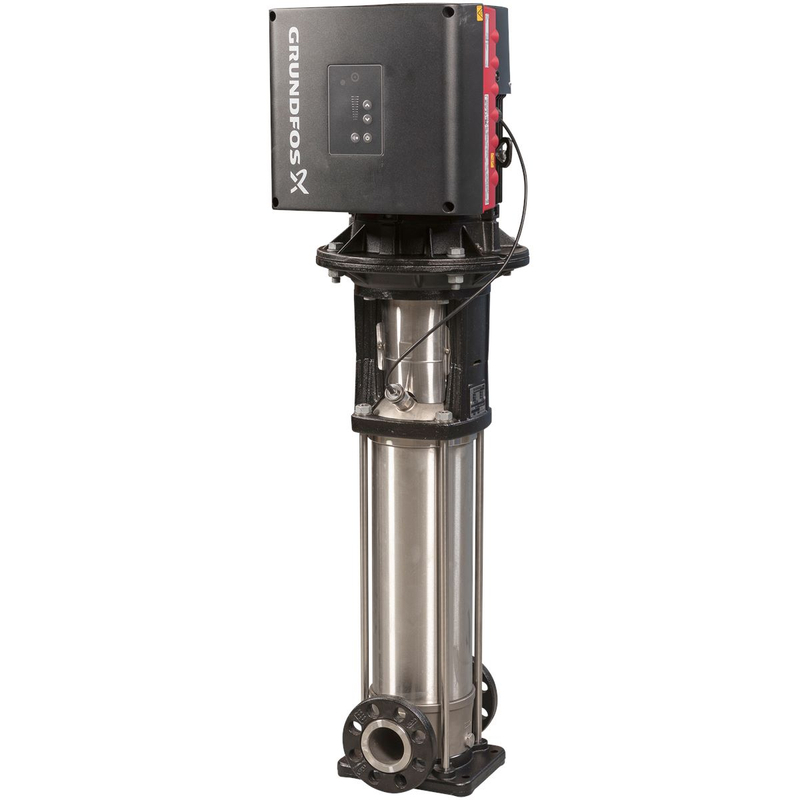

Vertikální vícestupňové odstředivé čerpadlo se sacími a výtlačnými otvory na stejné úrovni inline). Materiály čerpadla ve styku s čerpanou kapalinou jsou z korozivzdorné oceli vysoké jakosti. Hřídelová ucpávka v zásobníku zvyšuje spolehlivost, zajišťuje bezpečnou manipulaci a umožňuje jednodušší servis a přístup. Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno kombinovanými přírubami DIN-ANSI-JIS.Čerpadlo je instalováno s 1-fázovým asynchronním motorem s permanentním magnetem, chlazeným ventilátorem. Účinnost motoru je podle IEC 60034-30-2 klasifikována jako IE5.Motor obsahuje frekvenční měnič a PI regulátor ve svorkovnici motoru. To umožňuje plynulou regulaci otáček motoru, a tím přizpůsobování jeho výkonu daným provozním podmínkám. Provozní panel na svorkovnici motoru umožňuje nastavení vyžadované nastavovací hodnoty stejně jako nastavení čerpadla na ˝Min.˝ nebo ˝Max.˝ provoz nebo na ˝Stop˝. Ukazatel Grundfos Eye oko) na provozním panelu poskytuje vizuální signalizaci stavu čerpadla:{_BL_}˝Power on˝ napájení zapnuté): Motor je v chodu zelená kontrolka se otáčí) nebo není v chodu zelená kontrolka stále svítí){_BL_}˝Warning˝ varování): Motor je stále v chodu žlutá kontrolka se otáčí) nebo se zastavil žlutá kontrolka stále svítí){_BL_}˝Alarm˝: Motor se zastavil blikající červená kontrolka svítí).Komunikaci s čerpadlem umožňuje jednotka dálkového ovládání Grundfos GO Remote příslušenství). Dálkové ovládání umožňuje další nastavení i odečet číselných parametrů jako jsou ˝Actual value˝ skutečná hodnota), ˝Speed˝ otáčky), ˝Power input˝ elektrický příkon) a celková ˝Power consumption˝ energetická spotřeba).Svorkovnice má množství vstupů a výstupů umožňující motorům použití v náročných aplikacích, kde je vyžadováno mnoho vstupů a výstupů:- dva přidružené digitální vstupy- tři analogové vstupy, 0 4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V, k jednomu z těchto vstupů je připojen tlakový snímač vestavěný od výrobce- 5 V napájecí napětí pro potenciometr a snímač- jeden analogový výstup, 0-10 V, 0 4)-20 mA- dva nastavitelné digitální vstupy nebo otevřené kolektorové výstupy- dva vstupy Pt100/Pt1000- LiqTec, snímačový vstup ochrany proti provozu nasucho- vstup a výstup digitálního snímače Grundfos- 24 V napájecí napětí pro snímače- dva výstupy signálního relé bezpotenciálové kontakty)- přípojka pro GENIbus- rozhraní pro instalační modul CIM Grundfos.
Vlastnosti
- Smáčené části z vysoce kvalitní nerezové oceli
- Auto-adapting to system requirements
- Vyvážená kazetová ucpávka hřídele
- Wear-resistant bearing material
- Prémiově účinné motory IE5/IE3
- Snadná obsluha, minimální prostoje
- Vysoký tlak a teplota
- Obtížné kapaliny

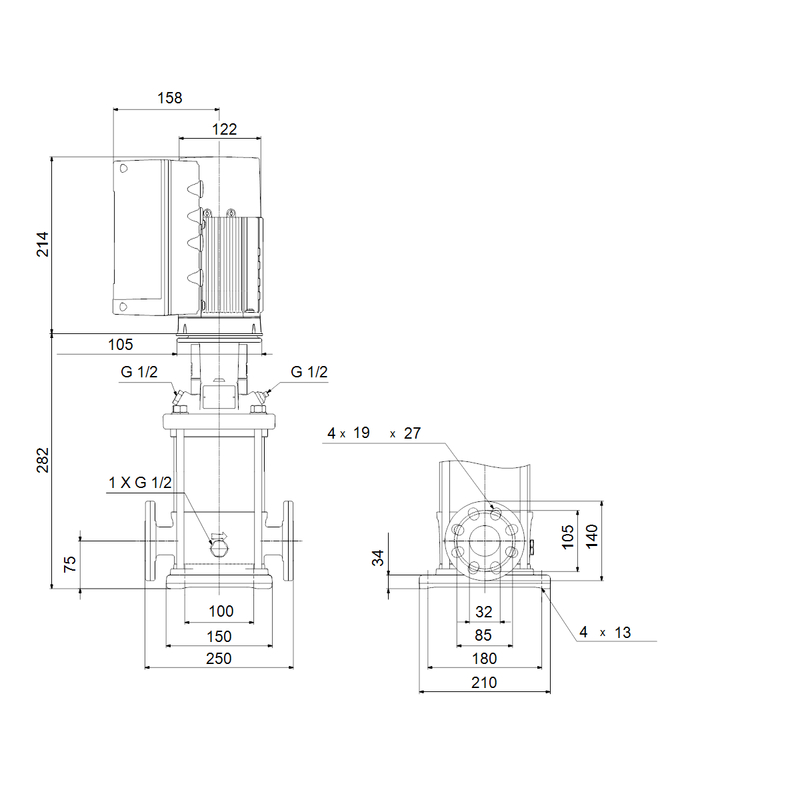

Rozměry
- Šířka: 414 mm
- Výška: 421 mm
- Délka: 822 mm
- Váha brutto: 26,3 kg
- Váha netto: 23,4 kg
