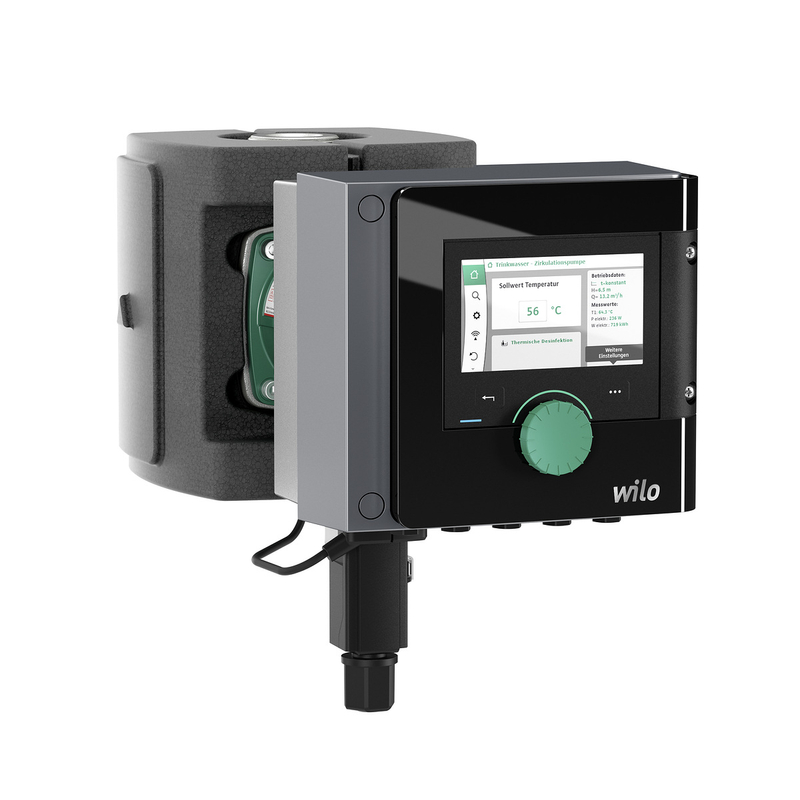

Premium Smart čerpadlo Wilo-Stratos MAXO-Z Vysoce účinné Inline mokroběžné čerpadlo s EC motorem a elektronickým přizpůsobováním výkonu. Lze použít pro pitnou i topnou vodu, studenou vodu a směsi vody/glykolu. Index energetické účinnosti (EEI) podle typu čerpadla mezi 0,17 a 0,19.
Regulační režim:Permanentní, automatické přizpůsobení výkonu podle potřeby zařízení bez zadání požadované hodnoty Wilo-Dynamic Adapt plus. Úspora proudu až o 20 % oproti regulačnímu režimu dp-v.Konstantní teplota (T-const. nastavení z výroby) Konstantní teplotní rozdíl (dT-const.) Optimalizace čerpacího výkonu přívodního čerpadla podle potřeby propojením a komunikací s několika čerpadly (Multi-Flow Adaptation).Konstantní průtok (Q-const.) Regulace rozdílu tlaku dp-c ve vzdáleném bodě v potrubí (regulace špatného bodu) Konstantní diferenční tlak (dp-c) Variabilní diferenční tlak (dp-v) s volitelnou možností zadání nominálních provozních bodůKonstantní otáčky (n-const.) Uživatelem definovaná regulace PIDFunkce:Evidence množství teplaEvidence množství chladuAutomatické vypnutí čerpadla při zaznamenání nulového průtoku (No-Flow Stop) Přepnutí mezi ohřevným a chladicím provozem (automaticky, externě nebo manuálně) Nastavitelné omezení čerpacího výkonu pomocí funkce Q-Limit (Qmin. a Qmax.) Provozní režimy zdvojených čerpadel: Paralelní provoz s optimalizací účinku pro dp-c a dp-v, hlavní/záložní režimUložení a obnovení nakonfigurovaného nastavení čerpadel (3 body obnovení) Zobrazení poruchového/varovného hlášenítiskacími písmeny včetně doporučení k nápravěFunkce odvzdušnění k automatickému odvětrávání prostoru rotoruAutomatický útlumový režimAutomatická odblokovací funkce a integrovaná plná ochrana motoruDetekce chodu na suchoAutomatické rozpoznání teplotní dezinfekce (pro cirkulaci teplé užitkové vody) připojením se separátním teplotním senzoremZobrazení:Způsob regulacePožadovaná hodnotaPrůtokTeplotaPříkonSpotřeba elektřinyAktivní vlivy (např. STOP, No-Flow Stop) Provedení:2 konfigurovatelné analogové vstupy: "0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA a běžně dostupný PT1000 napájení +24 V DC2 konfigurovatelné digitální vstupy (Ext. OFF, Ext. Min., Ext. Max, ohřívání/chlazení, manuální přenastavení (objektová automatika odpojena) , blokace ovládání (klávesnicová závěra a dálkově ovládaná ochrana konfigurace) ) 2 konfigurovatelná hlásicí relé pro provozní a poruchová hlášeníMísto zapojení pro moduly Wilo CIF s rozhraními pro automatické řízení objektu (volitelné příslušenství: moduly CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CAN) Wilo Net jako systémová sběrnice Wilo pro vzájemnou "komunikaci výrobků Wilo, např. Multi-Flow Adaptation čerpadla a Wilo-Smart GatewayIntegrované teplotní čidloAutomatický nouzový režim při zvláštních stavech (lze definovat počet otáček čerpadla) např. při výpadku sběrnicové komunikace nebo při hodnotách senzoruGrafický barevný displej (4,3 palce) s ovládáním přes manuální ovládání jedním knoflíkemNačtení a nastavení provozních údajů a např. vytvoření protokolu o uvedení do provozu přes rozhraní Bluetooth (bez dalšího příslušenství) pomocí aplikace Wilo AssistantDetekce přetržení kabelu u analogového signálu (v připojení s 2 - 10 V nebo 4 - 20 mA) Možnost venkovní instalace s ochranou proti povětrnostním vlivům podle návodu k montáži a obsluzePředem nastavené datum a hodinyTepelná izolace pro použití v oblasti vytápění
Obsah dodávky:
- Čerpadlo
- Optimalizovaný Wilo-Connector
- 2x šroubení kabelu M16 x 1,5
- Podložky pro přírubové šrouby M12 a M16 (při jmenovitých světlostech připojení DN 32 až DN 65)
- 2x těsnění v případě přípojky na závit
- Tepelná izolace
- Stručný návod k montáži a obsluze
- Volitelné příslušenství:
- Izolace proti chladu ClimaForm k zamezení tvorby kondenzátu
- Modul CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CAN
- PT 1000 (B) příložné čidlo na potrubí (pro teplou užitkovou vodu)
- Senzor PT 1000 (AA) k instalaci do ponorné jímky
- Čidlo diferenčního tlaku
- Smart-Gateway
Provozní údaje:
- Čerpané médium: voda
- Max. teplota média: 80 °C
- Min. teplota média: 0 °C
- Min. okolní teplota: 0 °C
- Max. okolní teplota: 40 °C
- Teplotní rozsah při max. okolní teplotě + 40 °C:
- Maximální provozní tlak: 16 bar
- Minimální výška přítoku při 50 °C: 3 m
- Minimální výška přítoku při 95 °C: 10 m
- Minimální výška přítoku při 110 °C: 16 m
- Max. přípustná tvrdost v cirkulačních systémech užitkové vody: 3,57 mmol/l (20 odH)
Údaje o motoru:
- Index energetické účinnosti (EEI) : "0.19
- Rušivé vyzařování: EN 61800-3 "prostředí (C1)
- Odolnost proti rušení: EN 61800-3 průmyslové prostředí (C2)
- Síťová přípojka:
- Příkon: 295
- Min. otáčky: 750 Ot/min
- Max. otáčky: 4350 Ot/min
- Třída krytí motoru:
- Šroubení kabelu:
Materiály:
- Skříň čerpadla: Nerezová ocel
- Oběžné kolo: PPS-GF40
- Hřídel: 1.4122, DLC-coated
- Materiál ložiska: Uhlíkový grafit

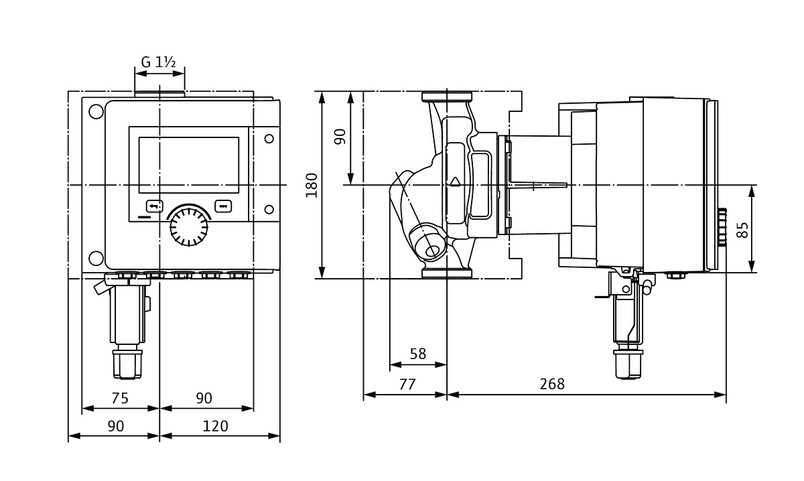

Rozměry pro instalaci:
- Přípojka trubky na straně sání: G 6/4˝
- Přípojka trubky na výtlaku: G 6/4˝
- Konstrukční délka: 180 mm
Informace:
- Značka: Wilo
- Název výrobku: Stratos MAXO-Z 25/0,5-12 PN 16
- Hmotnost netto cca: 7.8 kg
- Číslo výrobku: 2186309
Oběhové čerpadlo s vysokou účinností a nízkou spotřebou energie, které poskytuje spolehlivou cirkulaci teplé vody v topném systému. Díky svému tichému provozu je ideální pro domovy i komerční budovy.
