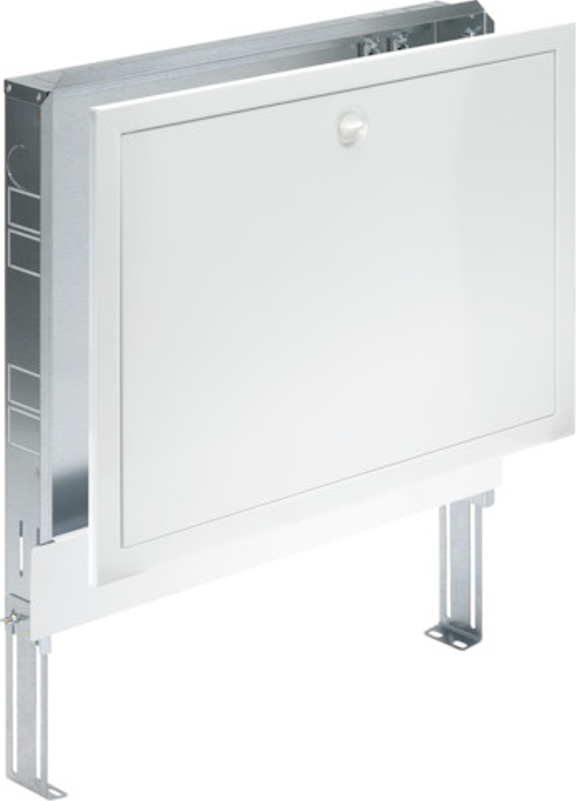

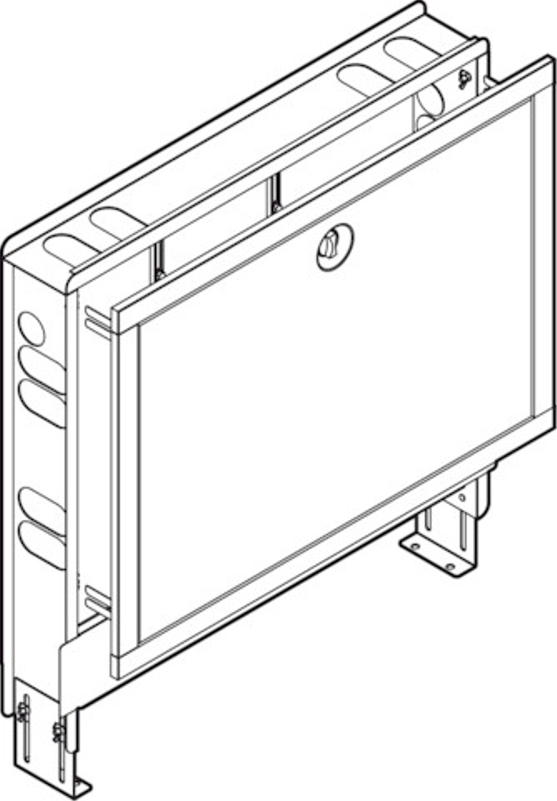

Podomítková skříň pro rozdělovač
instalační hloubka v rozmezí 80–110 mm

- pro následující produkty a použití: plošné temperování Fonterra
- pro použití s následujícími výrobky: rozdělovač otopných okruhů DN25 model 1005, 1010
- ocelový plech žárově pozinkovaný / dopravní bílá - RAL 9016
- možnost nastavení výšky 675–855 mm, výška rámu 547 mm, koncový kryt o výšce 109 mm

Vybavení
rám a dvířka, snímatelný koncový kryt pro bezpečné vedení trubek v oblasti připojení, univerzální držák pro rozdělovač otopných okruhů

Upozornění
Při použití základní jednotky Fonterra Smart Control CO v kombinaci s reléovou krabičkou Fonterra Smart Control, vyberte alespoň skříň rozdělovače typu 560 (až max. 5 vývodů). Od 6 vývodů je nutné volit typ 700!
model 1294.3

artikl 692 186
typ: 560

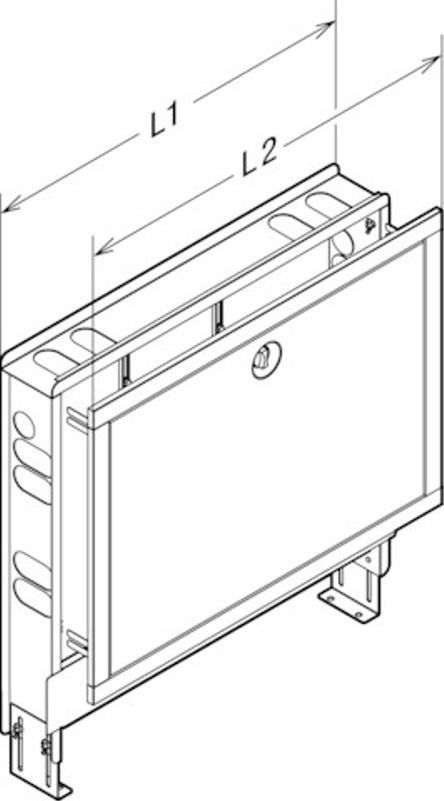

L1: 535
L2: 595
přípoj rozdělovače vodorovně: ?7
přípoj rozdělovače svisle: ?4
přípoj rozdělovače + zónový ventil vodorovně: ?6
