Použití

• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro závěsné WC
• Pro zazdění a obezdění k nosné stěně – mokrý proces, stavební hloubka jen 86 mm
• Vhodný pro rekonstrukce

Vlastnosti

• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky Alca
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál nosné konstrukce: pozinkovaný kov
• Montážní hloubka nastavitelná v rozmezí 20–60 mm
• Montážní výška 1070 mm
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 1 nepropustnost
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
• Přívod vody zezadu/shora uprostřed
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Servisní práce bez použití nářadí
• Stavební hloubka 86 mm, s odpadním kolenem 125 mm
• Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
• Vyjmutelný díl polystyrénu pro snadný přístup při instalaci

Technická specifikace

• Doporučený rozsah tlaku vody: 0,3 - 0,5 MPa
• Funkční rozsah tlaku vody: 0,05 - 1,6 MPa
• Hygienická rezerva: 3 l
• Objem vody v nádržce: 9 l
• Připojení vody zezadu nebo shora montážními otvory: G1/2˝
• Standardní nastavení malého spláchnutí: 3 l
• Standardní nastavení velkého spláchnutí: 6 l
• Zátěžová zkouška: 400 kg

Rozsah dodávky

• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut pr.8×60 – 4 ks, hmoždinka pr.12 – 4 ks
• Koleno odpadu HT 90/110 polypropylen
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Nádrž s napouštěcí a vypouštěcí armaturou
• Pozinkovaný rám včetně nosné konstrukce
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Šroubení 1/2˝ pro připojení vody s integrovaným rohovým ventilem Schell 1/2˝–3/8˝
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka

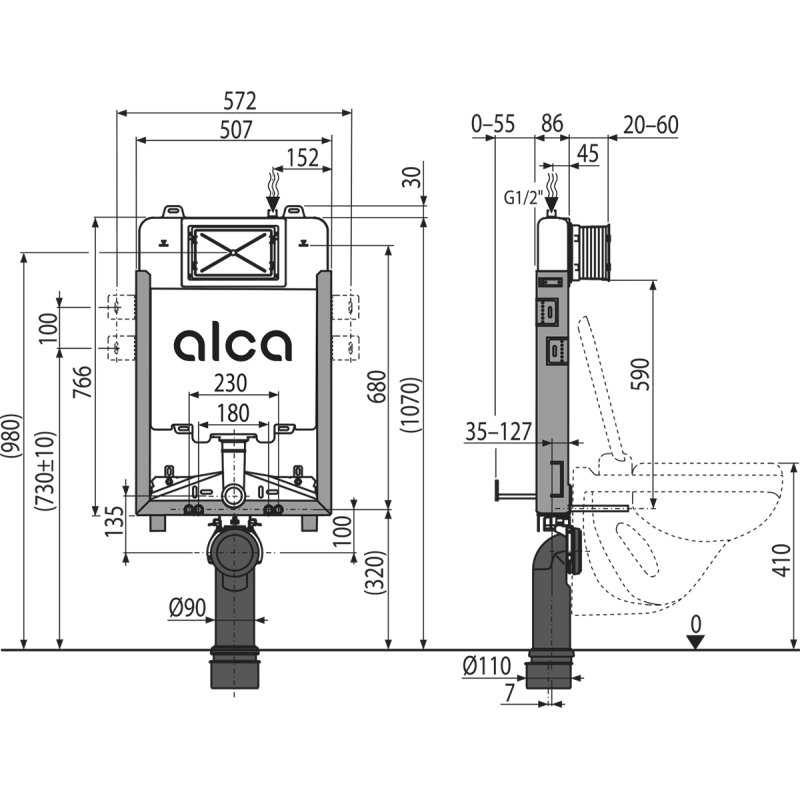

obr
