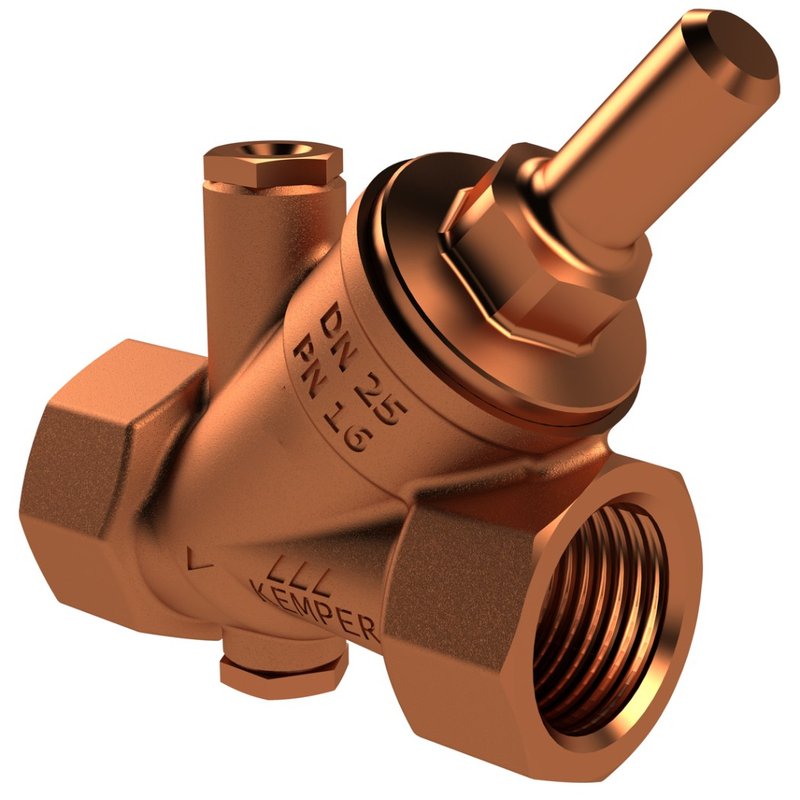

Volně průtoková zpětná klapka je armatura určená pro zajištění potrubí proti zpětnému proudění média.

Hlavní výhody:

• konstrukce bez kontaktu média s mosazí je vhodná i pro náročnější provozní podmínky
• vypouštěcí ucpávka usnadňuje údržbu a servisní zásah
• příprava na kontrolu zrychluje pravidelný servis
• nerezová pružina podporuje dlouhodobou spolehlivost zpětné klapky
• EPDM sedlové těsnění přispívá k těsnosti uzávěru
• sedlo ventilu z nerezi zvyšuje odolnost proti opotřebení
• konstrukce bez mrtvého bodu podporuje hygienický provoz

Technické informace:

• Série: Zpětná klapka a kombinovaná zpětná klapka
• Objednací číslo: 1950202500
• DN: 25
• Tlakový stupeň: PN 16
• Max. provozní teplota: 100 °C

Příslušenství:

• Teplotní čidlo PT 1000 Figur T5100 140 00
• Vypouštěcí ventil Bronz/Plast Figur J7109 173 00
• Ventil pro odběr vzorků z červeného bronzu Figur 187 00
• Izolační pouzdro pro ventily se šikmým sedlem Figur 471 10
• Teploměr Figur T5100 150 00
• Vypouštěcí ventil s jímkou na Teploměr Figur J7109 150 00
• Prodloužení pro vypouštěcí ventil Figur J6109 473 00

Náhradní díly:

• Těsnění horního dílu z EPDM Figur C3100 173 07
• Horní díl zpětného ventilu Figur E0101 162 00

Normy a schválení:

• ustanovení DVGW
• hodnoticích kritérií Spolkového úřadu pro životní prostředí pro materiály
• které jsou v kontaktu s pitnou vodou (UBA KTW BWGL)
• hodnoticích kritérií Spolkového úřadu pro životní prostředí pro kovy (UBA BWGL Metalle)
• Do DN 32 povolení zvukové izolace podle DIN EN ISO 3822 třída 1
• DIN EN 13959 - osvědčení
• ÜA-Reg.-Nr. R-15.2.3-21-17048

Doporučujeme:

Pokud hledáte Volně průtoková zpětná klapka pro zajištění potrubí proti zpětnému proudění média, tato varianta nabídne parametry a konstrukční prvky, které usnadní montáž, servis i dlouhodobý provoz.

Klapky pomáhají zabránit zpětnému proudění a chrání instalaci před nežádoucími změnami tlaku nebo směru proudění. Správné provedení a dimenze zvyšují bezpečnost provozu a snižují riziko problémů v navazujících částech systému.
