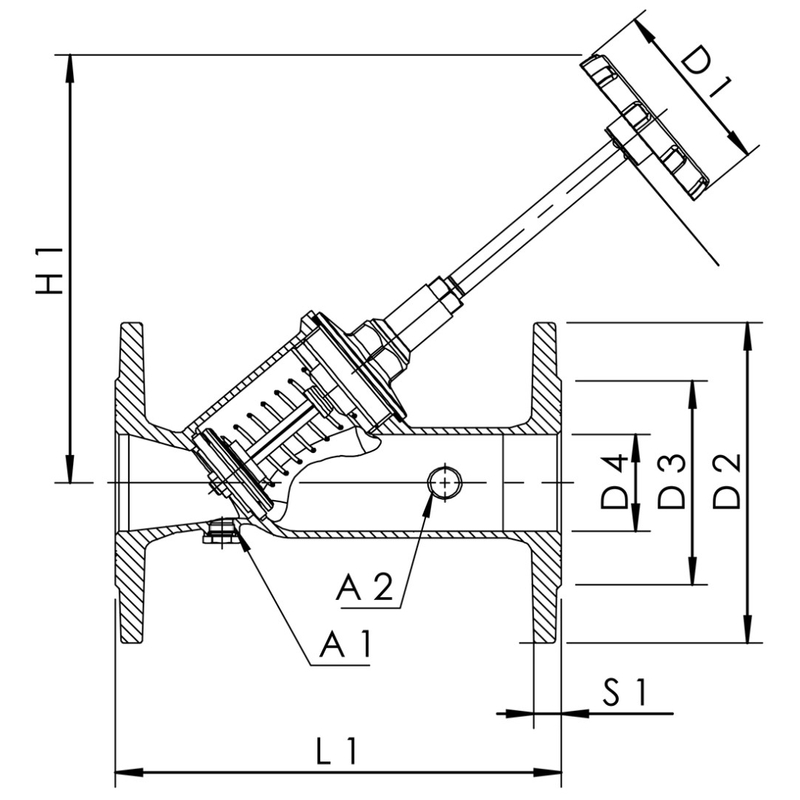

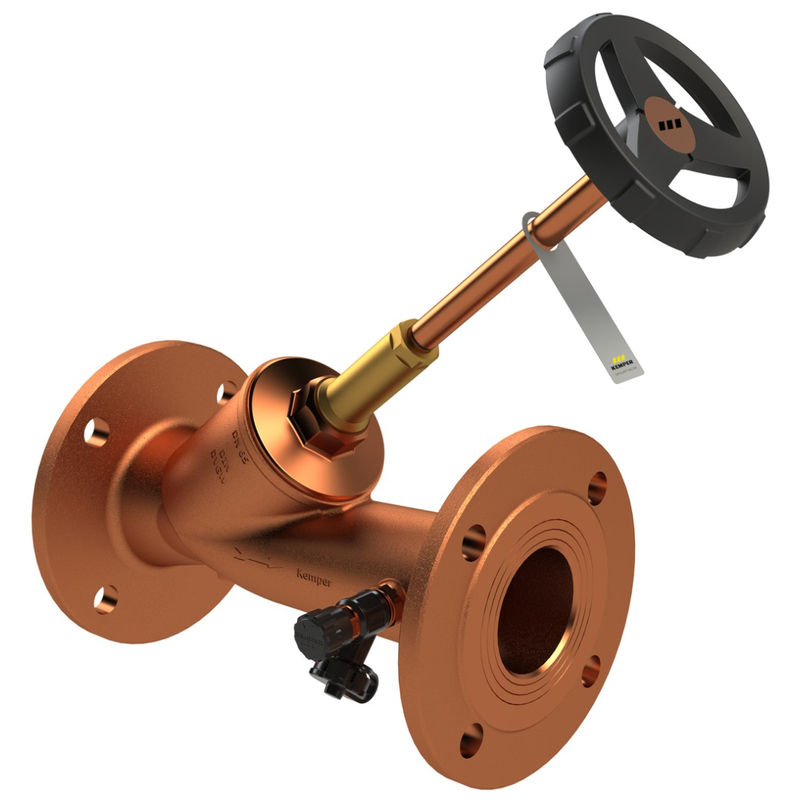

Volně průtoková zpětná klapka s vypouštěním je armatura určená pro zajištění potrubí proti zpětnému proudění média.

Hlavní výhody:

• konstrukce bez kontaktu média s mosazí je vhodná i pro náročnější provozní podmínky
• bezúdržbové EPDM těsnění podporuje spolehlivou funkci bez častých zásahů
• EPDM sedlové těsnění přispívá k těsnosti uzávěru
• přírubové připojení je vhodné pro robustní instalace a větší dimenze
• vypouštěcí ventil zjednodušuje servis, vypuštění a kontrolu armatury
• příprava na kontrolu zrychluje pravidelný servis
• nerezová pružina podporuje dlouhodobou spolehlivost zpětné klapky

Technické informace:

• Série: Zpětná klapka a kombinovaná zpětná klapka
• Objednací číslo: 1370210000
• DN: 100
• Tlakový stupeň: PN 16
• Max. provozní teplota: 100 °C

Příslušenství:

• Ventil pro odběr vzorků z červeného bronzu Figur 187 00
• Volná příruba pro úhlové lemovací desky Figur 410 00
• Úhlové lemovací desky Figur 425 00
• Závitová příruba Figur 426 00
• Těsnění příruby Figur 428 00
• Šroub se šestihrannou hlavou Figur 429 M

Náhradní díly:

• Těsnění horního dílu z EPDM Figur C3100 173 07
• Utěsnění vřetene jako samomazné jazýčkové těsnění EPDM pro ventily Figur C9100 173 03
• Horní díl KRV, uzavírací horní díl se zpětným ventilem Figur E0101 160 01

Normy a schválení:

• ustanovení DVGW
• hodnoticích kritérií Spolkového úřadu pro životní prostředí pro materiály
• které jsou v kontaktu s pitnou vodou (UBA KTW BWGL)
• hodnoticích kritérií Spolkového úřadu pro životní prostředí pro kovy (UBA BWGL Metalle)
• DIN EN 13959 - osvědčení / DIN EN 558-1
• ÜA-Reg.-Nr. R-15.2.3-21-17048
• WIEN-ZERT

Doporučujeme:

Pokud hledáte Volně průtoková zpětná klapka s vypouštěním pro zajištění potrubí proti zpětnému proudění média, tato varianta nabídne parametry a konstrukční prvky, které usnadní montáž, servis i dlouhodobý provoz.

Klapky pomáhají zabránit zpětnému proudění a chrání instalaci před nežádoucími změnami tlaku nebo směru proudění. Správné provedení a dimenze zvyšují bezpečnost provozu a snižují riziko problémů v navazujících částech systému.
