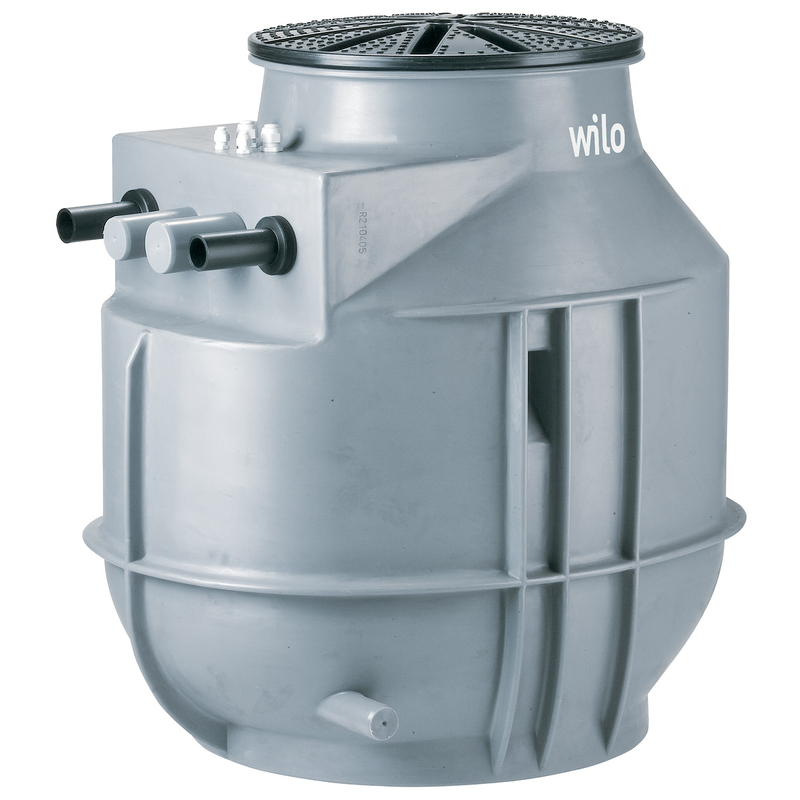

Plastová šachta jako zařízení se samostatným čerpadlem. Vhodné pro zemní instalaci nebo instalaci v budově.

Použití:

• Pro sběr a dopravu vody v obchodních oblastech:
• Odpadní vody s fekáliemi
• Doprava odpadních vod v souladu s 12050Šachta čerpadla splňuje požadavky normy EN 12050-1 s uvedeným čerpadlem.



  Konstrukce:

• ŠachtaČerpací šachta s optimalizovanou geometrií pro provoz bez usazenin. Těleso šachty s žebrováním pro vysokou tvarovou tuhost a jištění proti vztlaku. Nátoky jsou libovolně volitelné. Pro upevnění zvedacího prostředku jsou integrována dvě přepravní oka. Po nahoře zahnutém poklopu šachty lze chodit a lze jej zatížit maximální hmotností 200 kg. V případě instalace v budově je čerpací šachta vybavena kotvením.
• Potrubí
• Výtlačné potrubí se šroubovým spojením na straně čerpadla
• Uzavírací kulový kohout
• Kulová zpětná klapka
• ČerpadloPonorné kalové čerpadlo pro jednofázové připojení na střídavý proud (jednofázové připojení). Povrchově chlazený motor s termickou ochranou motoru (samočinné spínání) a zástrčkou.
• Regulace hladinyHladina je řízena plovákovým spínačem čerpadla.

Obsah dodávky:

• Plastová šachta se zabudovaným potrubním systémem, čerpadlem a regulací hladiny
• Potrubí s uzavíracím kulovým kohoutem a kulovou zpětnou klapkou
• Čerpadlo s plovákovým spínačem a zástrčkou
• Šachta s těsněním
• Dvojitý nátrubek HT 50 mm (2 palce) pro vypouštěcí přípojku
• Přítoková sada s výkružníkem 124 mm (5 palců) a těsněním DN 100
• Upevnění k zemi
• Návod k montáži a obsluze

Provozní údaje:

• Čerpané médium: vodaPřípustná oblast použití
• teplota média: 3 °C
• okolní teplota: 3 °C
• Maximální provozní tlak: 0.99 bar
• Max. přípustný tlak v tlakovém vedení: 1.5 bar

Údaje o výrobku:

• Hrubý objem nádrže: 255 l
• Spínací objem: 75 l
• Provozní režim (vynořený) : S2-15 min S3-10%
• Výška: 1042 mm
• Délka: 800 mm
• Šířka: 650 mm
• Diagonální rozměr: 1030 mm

Údaje o motoru:

• Síťová přípojka:
• Tolerance napětí:
• Jmenovitý výkon motoru: 550
• Jmenovité otáčky: 2859 Ot/min
• Jmenovitý proud: 4.2 A
• Izolační třída: F
• Třída krytí motoru:

Kabel:

• Délka přívodního kabelu: 10 m
• Typ kabelu:
• Kabelová konstrukce: 3G1 mm2
• Síťová zástrčka: CEE7/7 (Schuko)

Materiály:

• Materiál nádrže: PE
• Skříň čerpadla: PP-GF30
• Oběžné kolo: PP-GF30
• Hřídel: Nerezová ocel
• Materiál motoru: Nerezová ocel

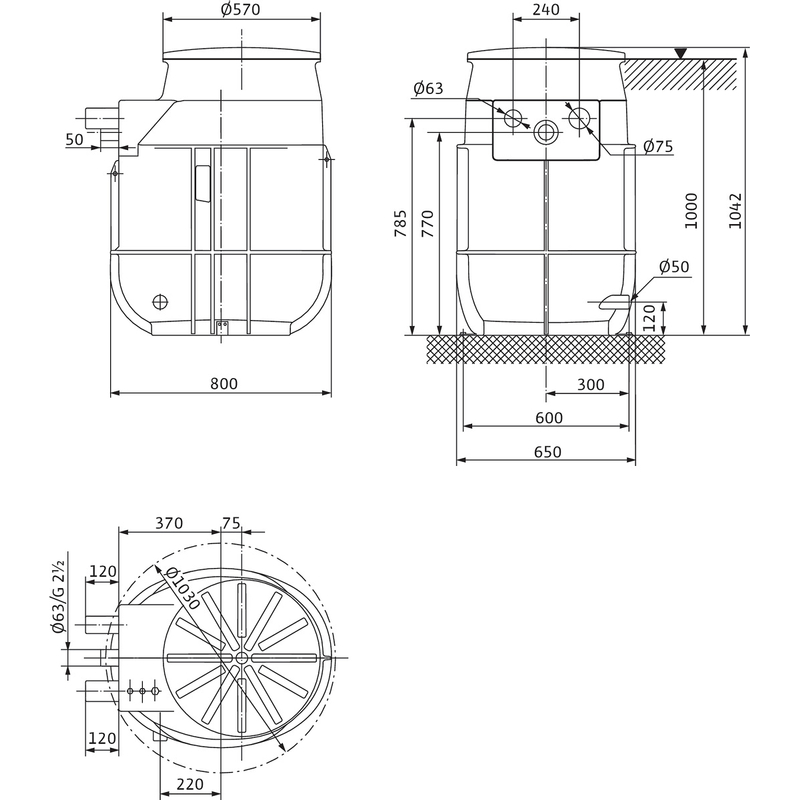

Rozměry pro instalaci:

• Přípojka trubky na straně sání: DN100 / DN150
• Přípojka trubky na výtlaku: Pr. 63/G21/2˝A
• Přípojka odvětrání: Pr. 75

Informace:

• Značka: Wilo
• Název výrobku: DrainLift WS 50E BASIC/UNI V05/M06-523
• Hmotnost netto cca: 52 kg
• Číslo výrobku: 2547603
